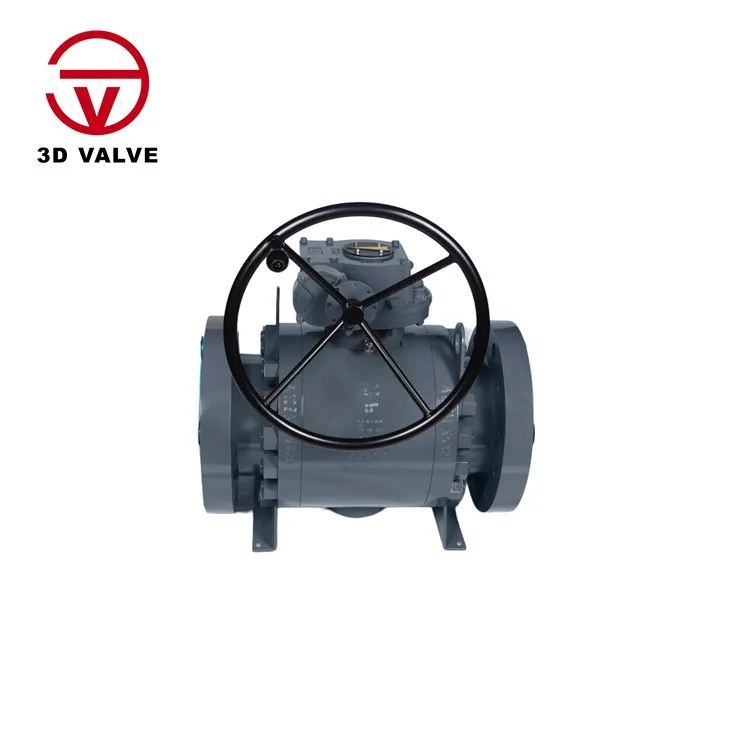

يعد Valve Call Trunnion ذو الضغط العالي-المنفذ الكامل ANSI\/API 6D عبارة عن صمام عالي الأداء مصمم خصيصًا للتطبيقات الحاسمة الآمنة والموثوقة والطويلة الأمد. تم تصميم هذا الصمام لضمان عزل سريع وفعال في حالات الطوارئ وضمان سلامة وكفاءة النظم الصناعية. ASTM A350 LF2: معترف به دوليًا للمعدات الصناعية المبردة وعالية الضغط.
المواصفات الفنية
|
المعلمة |
مواصفة |
|
نطاق الحجم |
1/2" ~ 60" |
|
تصنيف الضغط |
ASME Class 150 إلى 4500 (PN 16 إلى PN 760) |
|
نطاق درجة الحرارة |
-196 درجة إلى 650 درجة (-321 درجة f إلى 1202 درجة f) |
|
مواد الجسم |
فولاذ كربون مزور (A105 ، LF2) ، غير القابل للصدأ (A182 F316\/F304) ، Duplex ، Super Duplex ، Inconel |
|
خيارات تقليم |
قياسية ، تبريد ، مقاومة للتآكل ، حامض الخدمة |
|
اتصالات نهاية |
مشفرة (ASME\/API\/DIN) ، بعقب ويلد ، لحام المقبس ، الخيوط |
|
التشغيل |
يدوي (رافعة\/ترس) ، هوائي ، هيدروليكي ، كهربائي (ISO 5211) |
|
المعايير |
API 6D ، API 608 ، ASME B16.34 ، ISO 17292 ، PED 2014\/68\/EU |
الميزات الرئيسية
- آلية الكرة المثبتة على ترونيون.
- مرونة عالية الضغط
- نظام الختم تسرب الصفر
- تحسين التدفق الكامل
- تضيف وظيفة الكتلة المزدوجة والنزيف الاختياري (DBB) التكرار للوسائط الخطرة ، وتلبية متطلبات API 6D و API 607\/6FA الآمنة.
- متوفر بأحجام 1\/2 "إلى 60" مع شواهد (ANSI B16.5\/B16.47) أو اتصالات اللحام (BW) أو متورط (NPT).
المزايا
- تم تصميم صمام الكرة وفقًا لـ ISO14313 ، API 6D ، BS 5351 ، GB\/T 19672 ؛
- يتم استخدام PTFE ذاتي الشحم ، PTFE منخفضة التثبيت لمحامل الساق ، والأختام الجذعية ، ومقاعد الجسم ؛
- يتم استخدام نايلون أو مواد أخرى منخفضة الاحتكاك لإدراج المقعد ؛
- تعطي الأختام المشتجة ذاتيا ومحامل الجذعية عزم دوران يمكن التنبؤ به لحياة الصمام ؛
- التجويف الكامل وتصميم التجويف المخفض مع الحد الأدنى لمقاومة التدفق (صفر في الواقع) ؛
- حقن مانعة للتسرب في حالات الطوارئ ؛
- ضغوط تجويف الذات ؛
- كرة مستقلة وجذعية.
- تعبئة الانبعاثات المنخفضة ؛
- حريق آمن ، ومضاد للثبات ، ومضاد للذوبان.
- دالة مقعد الصمام DBB ، dib -1 ، dib -2 ؛
- اختياري موسع بونيه.
التطبيقات
- النفط والغاز.
- المعالجة الكيميائية.
- توليد الطاقة.
- المياه والمياه العادمة.
